Routing & Switching Essentials: VLAN

Packet Tracer – Configuring VLANs

Addressing Table

Device	Interface	IP Address	Subnet Mask	VLAN
PC1	NIC	172.17.10.21	255.255.255.0	10
PC2	NIC	172.17.20.22	255.255.255.0	20
PC3	NIC	172.17.30.23	255.255.255.0	30
PC4	NIC	172.17.10.24	255.255.255.0	10
PC5	NIC	172.17.20.25	255.255.255.0	20
PC6	NIC	172.17.30.26	255.255.255.0	30

Objectives

Part 1: Verify the Default VLAN Configuration

Part 2: Configure VLANs

Part 3: Assign VLANs to Ports

Background

VLANs are helpful in the administration of logical groups, allowing members of a group to be easily moved, changed, or added. This activity focuses on creating and naming VLANs, and assigning access ports to specific VLANs.

Part 1:     View the Default VLAN Configuration

Step 1:     Display the current VLANs.

On S1, issue the command that displays all VLANs configured. By default, all interfaces are assigned to VLAN 1.

Step 2:     Verify connectivity between PCs on the same network.

Notice that each PC can ping the other PC that shares the same network.

·         PC1 can ping PC4

·         PC2 can ping PC5

·         PC3 can ping PC6

Pings to PCs in other networks fail.

What benefit will configuring VLANs provide to the current configuration?

Part 2:     Configure VLANs

Step 1:     Create and name VLANs on S1.

Create the following VLANs. Names are case-sensitive:

·         VLAN 10: Faculty/Staff

·         VLAN 20: Students

·         VLAN 30: Guest(Default)

·         VLAN 99: Management&Native

Step 2:     Verify the VLAN configuration.

Which command will only display the VLAN name, status, and associated ports on a switch?

Step 3:     Create the VLANs on S2 and S3.

Using the same commands from Step 1, create and name the same VLANs on S2 and S3.

Step 4:     Verify the VLAN configuration.

Part 3:     Assign VLANs to Ports

Step 1:     Assign VLANs to the active ports on S2.

Assign the VLANs to the following ports:

·         VLAN 10: Fast Ethernet 0/11

·         VLAN 20: Fast Ethernet 0/18

·         VLAN 30: Fast Ethernet 0/6

Step 2:     Assign VLANs to the active ports on S3.

S3 uses the same VLAN access port assignments as S2.

Step 3:     Verify loss of connectivity.

Previously, PCs that shared the same network could ping each other successfully. Try pinging between PC1 and PC4. Although the access ports are assigned to the appropriate VLANs, were the pings successful? Why?

What could be done to resolve this issue?

Suggested Scoring Rubric

Activity Section	Question Location	Possible Points	Earned Points
Part 1: Verify the Default VLAN Configuration	Step 2	4
Part 2: Configure VLANs	Step 2	2
Part 3: Assign VLANs to Ports	Step 3	4
Packet Tracer Score		90
Total Score		100



Download Packet Tracert

Read More

Arsitektur Komputer:Central Processing Unit

ALU (Arithmetic and Logic Unit)

• ALU merupakan bagian komputer yang berfungsi membentuk operasi-operasi aritmatika dan logik terhadap data membentuk operasi-operasi aritmatika dan logik terhadap data
• Semua elemen lain sistem komputer (control unit, register, memori, I/O) berfungsi terutama untuk membawa data ke ALU untuk selanjutnya di proses dan kemudian mengambil kembali hasilnya.

Representasi Integer
- 1101.0101 = -11.3125

Representasi Nilai Tanda

Bentuk yang paling sederhana representasi yang memakai bit tanda adalah representasi nilaitanda.

Misal :

+18 = 00010010
-18  = 10010010

(sign magnitute/nilai tanda)

Terdapat kekurangan pada cara diatas

Komplement-2

• +7 = 0111 +18 = 00010010
• -7  = 1001 - 18 = 11101101
• Dapat di simpulkan bahwa hasil akan berbeda dengan nilai tanda

Representasi fixed point
Semua representasi di atas dapat pula disebut dengan fixed point, karena radix pointnya (binary pointnya) tetap dan diasumsikan akan berada di sebelah kanan.

Aritmatika Integer
A. Negasi Untuk membuat negasi gunakan komplement dua (dianjurkan)
Penjumlahan negasi :
+7 = 0111
-7 =  1001
maka bila ada soal (-7) + (+5) =

1001
0101

------

1110

Aritmatika Integer
Hasil = 1110 adalah bilangan negatif maka positifnya adalah = komplement 2-kan bilangan tersebut : 0010 = +2 maka bilangan 1110 adalah negatif dari 2 atau (-2)

Aturan overflow = Bila dua buah bilangan ditambahkan, dan keduanya positif atau keduanya negatif maka over flow akan terjadi jika dan hanya jika hasilnya memiliki tanda yang berlawanan.

Contoh Pengalian
B. Pengalian :
                      1011
                    x1101
                    -------
                      1011
                    0000
                  1011

                  --------

                  1011
              10001111

Perkalian

• Perkalian dengan bilangan negatif juga akan sama cuma negatif tersebut harus dihasilkan dari komplemen 2
• Karena hasil kali (-) dengan (+) = (-) maka hasil kali tersebut komplement duakan untuk mengetahui hasilnya.

 Pembagian

Representasi Floating Point
Representasi Floating Point
Misal :

Aritmetika Floating Point

Penambahan dan pengurangan

• a. periksa bilangan-bilangan nol
• b. ratakan significand
• c. tambahkan atau kurangkan significand
• d. normalisasi hasilnya

Contoh soal

Perkalian dan Pembagian
a. Kalikan atau bagi significand
b. tambahkan atau kurangkan eksponensial
contoh :

Operasi MikroOperasi Mikro

• Fungsi dari sebuah komputer adalah untuk eksekusi program
• Setiap siklus yang lebih kecil akan terdiri dari sejumlah langkah yang masing-masing langkah tersebut terdiri dari register-register CPU. Dapat di sebut langkah-langkah tersebut sebagai operasi mikro.
• Operasi mikro adalah operasi fungsional atau atomik suatu CPU.

Siklus Pengambilan

• MAR dihubungkan dengan alamat bus sistem. MAR menspesifikasikan alamat di dalam memori untuk operasi read dan write.
• MBR dihubungkan dengan saluran data bus sistem. MBR berisi nilai yang akan disimpan di memori atau nilai terakhir yang di baca dari memori.
• PC Menampung alamat instruksi berikutnya  yang akan di ambil.
• IR Menampung instruksi terakhir yang diambil.

Siklus Pengambilan :

Siklus Tak Langsung

Siklus Interupt

Penambahan (ADD)
1. ADD R1,X = Menambahkan isi lokasi X ke register R1

2. ISZ X = Isi lokasi X ditambahkan dengan 1. Apabila hasilnya sama dengan nol, maka instruksi berikutnya dilompati.

• 3. BSA X : Alamat instruksi yang berada setelah instruksi BSA disimpan di lokasi X,  dan eksekusi dilanjutkan pada lokasi X+1. Alamat yang di simpan akan di gunakan kemudian untuk keperluan return.

Siklus Instruksi

• Setiap fase siklus instruksi dapat di uraikan menjadi operasi mikro elementer.
• Ada empat buah kode siklus instruksi (ICC).
• ICC menandai status CPU dalam hal bagian tempat siklus tersebut berada.

Kode ICC:

• 00 : fetch
• 01 : Indirect
• 10 : execute
• 11 : interupt

Kontrol CPU
Karakterisasi Unit Kontrol :

1. Menentukan elemen dasar CPU
2. Menjelaskan operasi mikro yang akan dilakukan CPU
3. Menentukan fungsi-fungsi yang harus di lakukan unit kontrol agar menyebabkan pembentukan operasi mikro

Elemen Dasar Fungsional CPU

1. ALU
2. Register-register
3. Lintasan data internal
4. Lintasan data eksternal
5. Unit Kontrol

Unit Kontrol melakukan dua tugas dasar :

• Pengurutan
• Eksekusi

Sinyal Kontrol
Input sinyal kontrol :

• Clock
• register Instruksi
• sinyal kontrol dari bus kontrol
• flag

Output sinyal kontrol :

• Sinyal kontrol di dalam CPU
• Sinyal kontrol bagi bus kontrol

Latihan silahkan kerjakan

Read More

Jaringan Komputer:Pertemuan 13-Routing Fundamental

Routing Protocol

Router Memilih Jalur Terbaik

• Router menggunakan protokol routing statis dan dinamis untuk melakukan remote dan membangun tabel routing mereka.
• Router menggunakan tabel routing untuk menentukan jalur terbaik untuk mengirim paket.

Jalur terbaik yang dipilih oleh routing protokol ialah berdasarkan nilai atau metrik yang digunakan untuk menentukan jarak untuk mencapai jaringan:

• Metrik adalah nilai yang digunakan untuk mengukur jarak ke jaringan tertentu.
• Jalur terbaik ke jaringan adalah jalan dengan metrik terendah


Protokol routing dinamis menggunakan aturan dan metrik mereka sendiri untuk membangun dan memperbarui tabel routing:

• Routing Information Protocol (RIP) – Hop Count
• Open Shortext Path First (OSPF) - Berdasarkan bandwidth kumulatif dari sumber ke tujuan
• Enhanced Interior Gateway Routing Protocl (EIGRP) - Bandwidth,  delay, load dan reliability

Load Balancing

Ketika router memiliki dua atau lebih jalur ke tujuan dengan metrik yang sama, maka router meneruskan paket menggunakan kedua jalur yang sama:

• Load balancing dapat meningkatkan kinerja jaringan.
• Load balancing dapat dikonfigurasi untuk menggunakan kedua protokol routing dinamis dan statis.

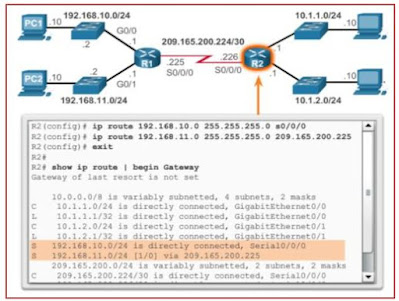

Routing Static

Routing static dan default routing static dapat dilakukan setelah interface yang terkoneksi ditambahkan ke dalam table routing:

• Routing static dikonfigurasi secara manual.
• Routing static harus diperbarui secara manual jika topologi berubah.
• Mengkonfigurasi Routing static ke dalam jaringan tertentu menggunakan perintah ip route network mask {next-hop-ip | exit-intf}.
• Mengkonfigurasi default routing static menggunakan perintah ip route 0.0.0.0 0.0.0.0 {exit-Iintf | next-hop-ip}

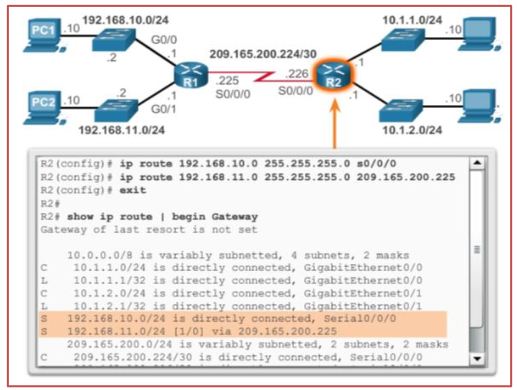

Default Routing Static

Routing Static

Routing Dinamis

• Routing dinamis digunakan oleh router untuk berbagi informasi tentang reachability dan status jaringan jarak jauh.
• Digunakan untuk memelihara dan memperbaharui tabel routing mereka secara  otomatis.

Protocol Routing Dinamis IPv4

Router Cisco dapat mendukung berbagai protokol routing dinamis IPv4 termasuk:
➢ EIGRP – Enhanced Interior Gateway Routing Protocol
➢ OSPF – Open Shortest Pat First
➢ IS-IS – Intermediate System-to-Intermediate System
➢ RIP - Routing Information Protocol

Protocol Routing Dinamis IPv6

Router Cisco dapat mendukung berbagai protokol routing  dinamis IPv6 termasuk:
➢ RIPng (RIP generasi berikutnya)
➢ OSPFv3
➢ EIGRP untuk IPv6
