Praktikum Jaringan Komputer: Pertemuan 6 & 7- Concept Bridging

(Kemampuan Akhir Yang Direncanakan)

  • Mahasiswa dapat memahami dan menerapkan konsep Bridging pada sebuah router OS


Bahan Kajian (Materi Pembelajaran)

  • Bridging Concept Bridging

Video Pembelajaran Praktikum Jaringan Komputer Pertemuan 6



 Konfigurasi Bridging Mikrotik di Virtual Box



------------Selamat Mengerjakan---------

Kamis, 22 Oktober 2020

Administrasi Jaringan: Pertemuan 6- EtherChannel dan HSRP


(Kemampuan Akhir Yang Direncanakan)
  • Mahasiswa mampu menjelaskan dan memahami tentang cara kerja jaringan EtherChannel dan Jaringan HSPR

Bahan Kajian (Materi Pembelajaran)
EtherChannel dan HSRP:
  1. Link Agregasi EtherChannel
  2. Verifikasi EtherChannel
  3. Troubleshooting EtherChannel
  4. First Hop Redundancy Protocol
  5. Hot Standby Router Protocol
  6. HSRP Failover

EtherChannel
EtherChannel adalah teknik untuk menggabungkan (2) dua atau lebih Interface fisik Fast Ethernet atau Gigabit Ethernet untuk membuat satu tautan ethernet logis dalam rangka meningkatkan kemampuan bandwidth dan menciptakan ketahanan dan kapasitas link.


Link Agregasi EtherChannel
Dengan menggunakan EtherChannel dapat menerapkan sistem redundancy yaitu jika terjadi kerusakan pada suatu perangkat maka perangkat tersebut akan digantikan perannya oleh perangkat lain.


Dengan metode EtherChannel ini maka proses pengiriman paket data akan lebih cepat, jika kita menggunakan 3 link kabel maka kecepatannya akan menjadi 3x lipat, apabila kita menggunakan 5 link kabel maka kecepatannya akan mejadi 5x lipat. Jika salah satu link kabel mati maka kecepatannya akan menjadi 4x lipat, begitu seterusnya.



  • Untuk menerapkan EtherChannel, interface yang digunakan tidak dapat dicampur. Misalnya,FastEthernet tidak dapat dipasangkan dengan Gigabit Ethernet.
  • EtherChannel mampu menggabungkan sampai 8 port
    • Hingga 800 Mb (FastEtherChannel)
    • Hingga 8 Gb (Gigabit EtherChannel)
  • Interface yang digunakan untuk membangun EtherChannel tidak harus menggunakan perangkat yang sama.

Link Agregasi Operasi EtherChannel

  • Terdapat dua Protokol Utama yang digunakan oleh EtherChannel:
    • Port Aggregation Protocol (PAgP)
    • Link Aggregation Control Protocol (LACP)
Protocol Aggregation Protocol
  • Cisco-proprietary protokol yang digunakan untuk menegosiasikan pembentukan saluran.
  • PAgP mengirimkan paket setiap 30 detik untuk memeriksa konsistensi konfigurasi dan mengelola penambahan link
Link Aggregation Control Protocol
  • IEEE 802.3ad, merupakan protokol yang digunakan untuk melakukan negosiasi pembentukan EtherChannel dengan switch non-Channel
Link Agregasi Konfigurasi EtherChannel
Konfigurasi EtherChannel dilakukan terhadap kedua switch.
Sebagai
contoh dilakukan terhadap S1.
S1(config)#interface range fa0/1-2
S1(config-if-range)#channel-group 1 mode active
S1(config-if-range)#exit
S1(config)#interface port-channel 1


Link Agregasi Konfigurasi EtherChannel (Trunk) #2

S1(config)#interface range fa0/1-2
S1(config-if-range)#speed 100
S1(config-if-range)#duplex full
S1(config-if-range)#channel-group 1 mode active
S1(config-if-range)#ex
S1(config)#interface port-channel 1
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99
S1(config-if)#switchport trunk allowed vlan 10,20,99

Link Agregasi Verifikasi EtherChannel
S1#show interface etherchannel
  • Digunakan untuk melihat informasi-informasi penting. SepertiInterface yang digunakan pada EtherChannel, mode Active serta protokol yang digunakan (LACP)
S1#show etherchannel port-channel
  • Digunakan untuk mengetahui port group secara detail
S1#show etherchannel summary
  • Digunakan untuk melihat port group channel secara garis besar. SU: menandai port di switch layer 2 dan sedang digunakan untuk EtherChannel
 Link Agregasi Troubleshooting EtherChannel
  • Semua interface yang digunakan untuk EtherChannel harus memiliki kecepatan yang sama dan mode duplex. Native dan allowed VLAN pada trunk, dan akses VLAN
  • Jika akan melakukan perubahan konfigurasi terhadap interface EtherChannel, pastikan switch tersebut dalam keadaan off (shutdown).

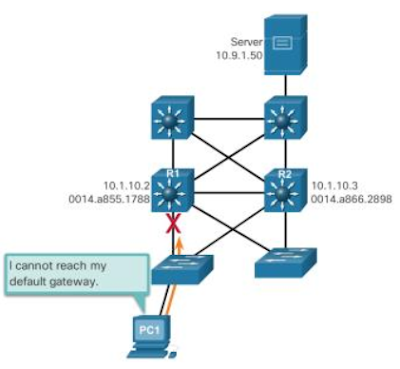

Konsep First Hop Redundancy Protocol


First Hop Redundancy Protocol merupakan solusi dari terbatasnya default gateway, dikarenakan setiap client hanya menerima satu default gateway saja.



Tipe-Tipe First Hop Redundancy Protocol:
  • ICMP Router Discovery Protocol (IRDP)
  • Hot Standby Router Protocol (HSRP)
  • Virtual Router Redundancy Protocol version 2 (VRRPv2)
  • VRRP3
  • Gateway Load Balancing Protocol (GLBP)
  • GLBP for IPv6
HSRP (Hot Standby Router Protocol)
  • HSRP menyediakan layanan gateway default untuk host.
  • Gateway yang digunakan pada host merupakan alamat Virtual Gateway.
  • Jika terjadi kegagalan terhadap router master, maka router standby akan aktif.

HSRP Failover

Ketika router master mengalami kegagalan, maka router standby akan membackup dan beralih fungsi menjadi router master (active).

Konfigurasi HSRP
Preempt digunakan untuk memastikan Router A menjadi router aktif


RouterA(config)# interface fa0/1
RouterA(config-if)# ip address 10.1.1.2 255.255.255.0
RouterA(config-if)# standby 10 ip 10.1.1.1
RouterA(config-if)# standby 10 priority 110
RouterA(config-if)# standby 10 preempt

=======================================

Quis Pra UTS


Kamis, 15 Oktober 2020

Administrasi Jaringan: Pertemuan 5- Pembuatan Jaringan

(Kemampuan Akhir Yang Direncanakan)

  • Mahasiswa memahami dan mampu mengimplementasikan jaringan Cisco RPVST

Bahan Kajian (Materi Pembelajaran)

  • Pembuatan Jaringan Rapid PVST+


Tugas

Pada pertemuan ini, kalian ditugaskan untuk membuat sebuah project jaringan “Rapid PVST+” atau “RPVST+”, dimana project ini merupakan gabungan dari materi pertemuan 3 dan pertemuan 4 yang menggunakan VLAN dan Spanning Tree.

Configuring Rapid PVST+


  1. Pastikan redundancy pada S1 dan S3 berjalan sesuai dengan fungsinya.
  2. Dokumentasikan konfigurasi yang digunakan dalam membangun jaringan Rapid PVST+ (RPVST+)
  3. Upload konfigurasi jaringan Rapid PVST+ yang telah berjalan kedalam blog



Download Tugas Packet Tracert

Selasa, 13 Oktober 2020

Video Pembelajaran Praktikum Jaringan Komputer Pertemuan 5

Bahan Kajian (Materi Pembelajaran)

  • 802.11a/b/g Concept Setup Wireless Link Security & Encryption 802.11n Seting Wireless Scan & Snooper

(Kemampuan Akhir Yang Direncanakan)

  • Mahasiswa mampu membangun dan menggambungkan jaringan tanpa kabel atau jaringan nirkabel dengan menggunakan akses Wireless



Konfigurasi Hotspot Login Mikrotik di Virtual Box



-------------------Selamat Mengerjakan------------------------

Kamis, 08 Oktober 2020

Administrasi Jaringan: Spanning Tree Protocol

  • Spanning Tree Protocol (STP)
adalah protokol jaringan yang menjamin topologi jaringan bebas melakukan perulangan untuk penghubung Ethernet LAN.
  • STP mempunyai standart IEEE 802.1D.
  • STP aktif secara default pada setiap switch cisco. STP memblok port-port yang dapat menyebabkan broadcast storm
  •
 Jenis-jenis STP
  • Open Standard:
STP (802.1D), Rapid STP (802.1W), Multiple Spanning Tree MST (802.1S)
  • Cisco Proprietary:
PVST (Per Vlan Spanning Tree), PVST+, Rapid PVST.

  • STP juga dapat memastikan hanya ada satu jalur yang digunakan untuk melakukan transfer paket, dan memblok jalur yang dapat menyebabkan looping saat melakukan transfer paket.
  • Karakteristik STP




PC 1 mengirimkan paket ke PC 4. Namun, PC 4 tidak terdapat dalam Tabel MAC Address dari S2. Maka, S2 akan melakukan broadcast ke semua port yang terhubung sampai menemukan posisi PC4.

PVST+
  • Sekilas PVST+
Cisco PVST+ dikembangkan untuk menjalankan sebuah jalur yang independen dari IEEE 802.1D untuk setiap VLAN dalam jaringan.
  • Port State dan Operasi PVST+
STP dan PVST+ menggunakan lima port state yang terdiri dari Blockir, Listening, Learning, Forwading dan Disabled.




Konfigurasi PVST+




Metode 1:
  • Menggunakan vlan spanningtree vlan-id root primary
Metode 2:
  • Menggunakan vlan spanningtree vlan-id prioritas value
PortFast dan BPDU Guard
  • Menggunakan perintah spanning-tree portfast untuk mengaktifkan PortFast pada port switch.
  • Menggunakan perintah spanning-tree bpduguard enable untuk mengaktifkan BPDU guard pada port akses Layer 2.

 PVST dan Load Balancing
  • Dengan menggunakan mode PVST, dapat meminimalis terjadinya collision data saat pengiriman paket
  • Load Balancing dilakukan untuk melakukan backup jaringan dengan mempertimbangkan skala prioritasnya

Konfigurasi PVST+ Load Balancing
Tujuan dari PVST+ Load Balancing adalah untuk mengkonfigurasi dua ataupun lebih root bridges VLAN yang berbeda dengan menggunakan redundant link.
  • S3 memberikan akses utama (prioritas) terhadap VLAN 20,
  • Sedangkan, S1 memberikan akses utama (prioritas) terhadap VLAN 10,
======================================================================
 Diskusi - Konfigurasi PVST+




  1. Buatlah skema jaringan sesuai topologi yang telah ditentukan
  2. Buatlah VLAN 10, 20, 30, 40, 50, 60, 70, 80 dan 99 pada semua switch. Sebagai contoh seperti konfigurasi pada S1

S1(config)# vlan 10
S1(config-vlan)# vlan 20
S1(config-vlan)# vlan 30
S1(config-vlan)# vlan 40
S1(config-vlan)# vlan 50
S1(config-vlan)# vlan 60
S1(config-vlan)# vlan 70
S1(config-vlan)# vlan 80
S1(config-vlan)# vlan 99

  3.Mengaktifkan mode access pada S1, S2, dan S3, dan mendaftarkan access vlan-vlan yang telah ditentukan
S1(config)# interface f0/6
S1(config-if)# switchport mode access
S1(config-if)# switchport access vlan 30
S1(config-if)# no shutdown

S2(config)# interface f0/18
S2(config-if)# switchport mode access
S2(config-if)# switchport access vlan 20
S2(config-if)# no shutdown

S3(config)# interface f0/11
S3(config-if)# switchport mode access
S3(config-if)# switchport access vlan 10
S3(config-if)# no shutdown

 4. Mengaktifkan mode trunk native VLAN 99 pada S1, S2, dan S3
S1(config)# interface range f0/1-4
S1(config-if-range)# switchport mode trunk
S1(config-if-range)# switchport trunk native vlan 99

S2(config)# interface range f0/1-4
S2(config-if-range)# switchport mode trunk
S2(config-if-range)# switchport trunk native vlan 99

S3(config)# interface range f0/1-4
S3(config-if-range)# switchport mode trunk
S3(config-if-range)# switchport trunk native vlan 99

 5. Berikanlah IP Address terhadap VLAN 99 pada S1, S2 dan S3

S1(config)# interface vlan99
S1(config-if)# ip address 172.31.99.1 255.255.255.0

S2(config)# interface vlan99
S2(config-if)# ip address 172.31.99.2 255.255.255.0

S3(config)# interface vlan99
S3(config-if)# ip address 172.31.99.3 255.255.255.0

6. Konfigurasikanlah STP dan PVST+ Load Balancing. S1 prioritas VLAN 1, 10, 30, 50 dan 70. S2 secondary untuk semua VLAN. Sedangkan, S3 prioritas VLAN 20, 40, 60, 80 dan 99.
S1(config)# spanning-tree mode pvst
S1(config)# spanning-tree vlan 1,10,30,50,70 root primary

S2(config)# spanning-tree mode pvst
S2(config)# spanning-tree vlan 1,10,20,30,40,50,60,70,80,99 root secondary

S3(config)# spanning-tree mode pvst
S3(config)# spanning-tree vlan 20,40,60,80,99 root primary

7. Konfigurasikanlah Portfast dan BPDU Guard
S1(config)# interface f0/6
S1(config-if)# spanning-tree portfast
S1(config-if)# spanning-tree bpduguard enable

S2(config)# interface f0/18
S2(config-if)# spanning-tree portfast
S2(config-if)# spanning-tree bpduguard enable

S3(config)# interface f0/11
S3(config-if)# spanning-tree portfast
S3(config-if)# spanning-tree bpduguard enable

------------------Good Luck--------------------


Selasa, 06 Oktober 2020

Praktikum Jaringan Komputer: Video Pembelajaran Pertemuan 4

Bahan Kajian (Materi Pembelajaran)
  • Firewall Principle,Firewall Filtering,Connection Tacking,Basic Address List,Source NAT,Destination NAT
Sub-CPMK (Kemampuan Akhir Yang Direncanakan)
  • Mahasiswa dapat memahami dan mengaplikasi filter firewall pada RouterOS




Untuk pengerjaan tugasnya bisa lihat



Media Penyimpanan Google Drive Silahkan Simpan Disini

Kamis, 01 Oktober 2020

Administrasi Jaringan: Scaling VLAN


VLAN Trunking Protoco


VLAN Trunking Protocol (VTP) menggunakan frame tagged untuk menandai suatu frame dari VLAN. Pada dasarnya trunking mengijinkan komunikasi antar VLAN yang sama pada switch-switch yang berbeda.

VTP menyediakan metode untuk trunking antar perangkat/VLAN. VTP digunakan untuk menjaga konsistensi VLAN dalam melakukan penambahan, penghapusan dan perubahan VLAN didalam jaringan.

 Manfaat VTP:

  • Konsistensi VLAN di dalam jaringan,
  • Pelacakan dan pemantaun VLAN yang akurat,
  • Penambahan VLAN dilakukan secara Dynamis


Perbedaan VLAN Stocking dengan Trunking:


Secara default, semua port pada switch adalah access link.

  • Access link: hanya dapat mengirimkan frame pada VLAN yang sama antar switch, untuk satu VLAN
  • Trunk link: dapat mengirimkan frame pada VLANVLAN yang berbeda didalam 1 (satu) switch.

Fungsi utama VTP yaitu menyederhanakan pembuatan VLAN pada banyak switch.

  • VTP Server: dapat melakukan create, add, dan delate VLAN. Kemudian mengirimkan informasi VLAN melalui jalur Trunk
  • VTP Client: menerima dan menyimpan informasi VLAN pada NVRAM.
  • VTP Transparant: tidak dapat menyimpan informasiVLAN pada NVRAM. Hanya dapat meneruskan info VLAN yang diterima dari VTP Server ke VTP Client.

Konfigurasi VTP

Langkah-langkah untuk konfigurasi VTP:
1. VLAN Database


2. Konfigurasi VTP Server.
3. Mengkonfigurasi VTP Domain Name dan Password.


4. Konfigurasi “Domain dan Password” yang dilakukan pada VTP Client haruslah sama dengan konfigurasi pada VTP Server.


 5. Memverifikasi VTP Client menggunakan perintah

Switch# show vlan brief

Extended VLAN

  • VLAN Normal memiliki range ID antara 1 sampai 1005
  • VLAN Extended memiliki range ID antara 1006 sampai 4096
  • VTP tidak dapat dijalankan pada VLAN Extended
1

 Dynamic Trunking Protocol (DTP)
DTP dapat mengelola negosiasi dari trunk. Untuk mengaktifkan trunking pada switch cisco yang tidak mendukung DTP, dapat menggunakan perintah switchport mode trunk dan switchport nonegotiate pada interface yang akan digunakan.

Troubleshoot VTP dan DTP
Terdapat 4 masalah umum terhadap VTP:
  • Versi VTP tidak kompatibel
  • Masalah Sandi/Password pada VTP
  • Nama VTP Domain salah/tidak sama
  • Semua Switch tersetting ke Mode Client
Sedangkan, ada tiga masalah umum dengan DTP terkait dengan mode trunk:
  • Ketidaksesuaian mode trunk
  • Allowed VLAN pada trunk
  • Ketidaksesuaian Native VLAN

Layer 3 Switching
Perbandingan VLAN Layer 2 dan Layer 3

Layer 2 Switching

  • Switch layer 2 tidak dapat meneruskan paket data yang menghubungkan antara 2 buah VLAN berbeda.

Layer 3 Switching

  • Switch Layer 3 dapat meneruskan paket data dari VLAN yang berbeda
  • Jaringan perusahaan modern menggunakan switch multilayer untuk mencapai pengolahan paket yang tinggi

Inter-VLAN Routing
Routing dapat ditransfer ke lapisan core dan distribution (dan kadang-kadang bahkan lapisan akses) tanpa mempengaruhi kinerja jaringan.






Konfigurasi Inter-VLAN Routing
Router On a Stick




=====================================================================

Tugas Mandiri
Buatlah jaringan komputer sesuai dengan skema jaringan yang telah ditentukan.
  1. Konfigurasikan Legancy Inter-VLAN Routing.
  2. Pastikan VLAN yang dibentuk dapat saling berkomunikasi
  3. Dokumentasikan konfigurasi pembuatan jaringan.
  4. Upload dokumentasi jaringan ke dalam blog masing-masing
 Skema Jaringan
