Mode Perintah Dasar Cisco

Pada pertemuan ini akan menjelaskan beberapa Mode command CLI (Command Line Interface) yang terdapat di Cisco device ketika kita sedang konfigurasi. Sangat penting sekali untuk mengetahui perbedaan mode-mode command ini, selain untuk memudahkan, tujuan lainnya adalah agar kita tidak salah tempat konfigurasi ketika sedang bekerja. Berikut materinya :

1. User EXEC Mode

Mode pertama adalah User EXEC Mode. Ini merupakan mode perintah ketika kita pertama kali masuk ke mode CLI untuk konfigurasi Switch ataupun Router Cisco. Untuk masuk ke mode selanjutnya bisa langsung tekan [enter]. Sedangkan untuk keluar dari mode ini bisa ketikkan exit, logout, ataupun disconnect.
Prompt :

Router>


2. Previleged EXEC Mode

Ini merupakan mode setelah kita masuk dari User EXEC mode. Dalam mode ini, kita hanya bisa mengeksekusi beberapa command sederhana untuk monitoring dan troubleshooting, seperti : ping, show running­config, show startup­config, show config, show flash, show history, show protocols, show interface, dll.
Prompt :

Router#

3. Global Configuration Mode

Mode ketiga adalah Global Configuration Mode. Ini merupakan mode untuk kita bisa mengkonfigurasi keseluruhan device Switch ataupun Router. Sesuai namanya -Global- konfigurasi yang kita masukkan akan terdeteksi secara global atau umum. Beberapa command : interface fa0/0 untuk masuk ke mode interface fa0/0, hostname, konfigurasi routing eigrp, ospf, static, dll.
Prompt :

Router(config)#

4. Line

Ini merupakan command mode yang biasa digunakan untuk konfigurasi CLI di router melalui port console dalam device tersebut. Untuk masuk bisa menggunakan command : line, sedangkan keluar bisa dengan command exit atau ^Z
Prompt :

Router(config­-line)#

5. Interface Mode

Ini merupakan mode untuk kita bisa konfigurasi interface secara lebih spesifik, misal untuk interface Fa0/0, kita bisa konfigurasi Ip Address beserta netmasknya, atau interface vlan di Switch , dll.
Prompt :

Router(config­-if)#

6. Sub-interface Mode

Ini merupakan mode untuk mengkonfigurasi interface yang memiliki sub-interface. Biasanya, dalam mode ini bisa digunakan untuk konfigurasi materi InterVLAN Routing.
Prompt :

Router(config­-subif)#

7. Router

Ini merupakan mode untuk konfigurasi routing di router device. Untuk routing ini, kita bisa menggunakan Static Routing ataupun bisa juga menggunakan Dynamic Routing seperti OSPF (Open Shortest Path First) dan EIGRP (Enhanced Interior Gateway Routing Protocol).
Prompt :

Router(config-­router)#

===============================================
Berikut ini daftar perintah dasar yang sering digunakan dalam mode CLI

1.Setting Password
router>enable
router#configure terminal
router(config)#enable password nama_password (set password untuk masuk ke mode privilege)
router(config)#enable secret secret (set enkripsi untuk password yang disimpan)

2.Setting Host Name
router>enable
router#configure terminal
router(config)#hostname nama-host

3.Setting VLAN
router>enable
router#configure terminal
router(config)#vlan nomor-vlan
router(config-vlan)#name nama-vlan

Example:

router>enable
router#configure terminal
router(config)#vlan 43
router(config-vlan)#name ilkom

4.Setting IP Address pada VLAN
router>enable
router#configure terminal
router(config)#interface vlan 1
router(config-if)#ip address address mask (misal: ip address 172.16.144.1 255.255.255.0)
router(config-if)#no shutdown

5.Setting Identitas pada Port Cisco Catalyst
router>enable
router#configure terminal
router(config)#interface nama-port
router(config-if)#description “Port Setting Identitas”
router(config-if)#end

6.Setting IP Gateway
router>enable
router#configure terminal
router(config)#ip default-gateway address

7.Setting Port-Speed dan Link-Mode
router#configure terminal
router(config)#interface nama-port (misal : interface fast ethernet 0/1)
router(config-if)#speed 100
router(config-if)#duplex full router#configure terminal
router(config)#interface nama-port
router(config-if)#switchport mode access
router(config-if)#switchport access vlan nama-vlan
router#configure terminal
router(config)#interface nama-port
router(config-if)#switchport mode trunk
router(config-if)#switchport trunk allowed vlan nama-vlan

8.Setting Line VTY
router#configure terminal
router(config)#line vty 0 4
router(config-line)#login
router(config-line)#password password

9.Setting Line Con 0
router#configure terminal
router(config)#line con 0
router(config-line)#login
router(config-line)#password password

10.Melihat Semua Konfigurasi
router#show running-config

11.Menghapus Semua Konfigurasi
router#erase startup-config
router#dir
router#delete flash:vlan.dat
router#dir
router#reload


====Semoga bermanfaat. Sukses Selalu !=====




Read More

Arsitektur Komputer Pertemuan 7: Quis Pra UTS

Read More

Video Pembelajaran Jaringan Komputer Pertemuan 6: Pembuatan Jaringan Sederhana

Kemampuan Akhir Yang Direncanakan:Mahasiswa mampu membangun jaringan komputer

Bahan Kajian (Materi Pembelajaran):Instalasi Jaringan Komputer
1. Model: Peer-to-peer
2. Topologi: Star

Simak Video Pembelajaran Pertemuan 6



Software Packet tracert download

TUGAS 1
Buatlah jaringan komputer sederhana dengan menggunakan 2 buah Laptop. Serta pastikan kedua Device tersebut saling terkoneksi

TUGAS 2
Buatlah jaringan komputer sederhana dengan menggunakan 5 buah Laptop dan 1 buah switch.
Serta pastikan semua Device tersebut saling terkoneksi.

TUGAS 3
Buatlah jaringan komputer sederhana dengan menggunakan 4 buah Laptop dan 1 buah switch.
Lakukan pengujian untuk melihat apakah semua perangkat masih dapat terkoneksi.

Read More

Video Pembelajaran Arsitektur Komputer Pertemuan 6: Input-Output

Kemampuan Akhir Yang Direncanakan: Mahasiswa mampu dan dapat memahami fungsi dari peralatan Input/output serta saluran-saluran yang mendukungnya

Bahan Kajian (Materi Pembelajaran):
6. Input/Output
7. Interupt driven I/O
8. DMA
9. Saluran I/O
10. Saluran Processor
11. Interface eksternal



Simak Video Pembelajaran Pertemuan 6



Latihan Pra UTS & Quis Pertemuan 6

Read More

Biro Teknologi Informasi-Technikal Support Dalam Pemeliharaan TI Kampus Universitas BSI PSDKU "Sukabumi"

Dalam perkembangannya di dunia pendidikan Universitas Bina Sarana Informatika Kampus Kota Sukabumi tidak lepas dari dukungan Teknologi Informasi (TI) yang menitikberatkan untuk dukungan pelayanan terhadap mahasiswa,dosen dan masyarakat dalam memberikan layanan terbaik. BTI (Biro Teknologi Informasi) dalam struktur organisasi sangat besar berkontribusi dalam perkembangan dari akademi sampai ke universitas. Biro Teknologi Informasi (BTI) di Universitas Bina Sarana Informatika terbagi menjadi 2 (dua) bagian dalam menjalanakan tugasnya, yang pertama BTI SI (Biro Teknologi Informasi Sistem Informasi) mempunyai tugas dalam pembuatan aplikasi dari web informasi http://www.bsi.ac.id, pendaftaran mahasiswa baru http://pmb.bsi.ac.id pembayaran http://ektm.bsi.ac.id ruang mahasiswa http://students.bsi.ac.id ruang staf/ dosen http://staff.bsi.ac.id learning kuliah online http://elearning.bsi.ac.id, Pelaporan monitoring kinerja dosen http://kampusonline.bsi.ac.id.

Bagian yang kedua BTI TS (Biro Teknologi Informasi Teknikal Support) mempunyai tugas dalam maintenance dan instalasi software (PC kerja,PC PMB,PC dosen, PC kelas, PC laboratorium), maintenance trouble printer staf bagian, instalasi dan konfigurasi pemasangan line telpon, pabx, instalasi dan konfigurasi hotspot kampus (hotspost mahasiswa login menggunakan NIM, hotspot dosen login menggunakan NIP), instalasi dan konfigurasi perangkat mikrotik & switch manageable. Akses internet sebagai sarana untuk komunikasi menggunakan media fiber optic dari provider (ISP) Icon Plus. Teknikal Support (TS) untuk menerima pelaporan gangguan dari internal bisa melaporkan ke http://technical.support.id lewat bagian administrasi (adm) tiket gangguan akan masuk ke nomor handpone (HP) berisi perangkat dan jenis gangguannya. Sedangkan gangguan dari pihak ekternal (provider) bisa langsung kontak ke kontak center dari provider dan akan menghubungi PIC dari Teknikal Support kampus terkait gangguan yang terjadi. Technical Support harus bersedia kerja diluar jam kerja karena itu salah satu tanggung jawab agar pelayanan tetap bisa berjalan.



Read More

Video Pembelajaran Jaringan Komputer Pertemuan 5: Topologi Jaringan

Kemampuan Akhir Yang Direncanakan: Mahasiswa mampu menjelaskan dan menguraikan tentang jenis-jenis topologi jaringan

Bahan Kajian (Materi Pembelajaran):
1. Definisi topologi jaringan
2. Klasifikasi topologi jaringan
3. Jenis-jenis topologi jaringan

Definisi Topologi Jaringan
Topologi jaringan komputer merupakan suatu teknik untuk menghubungkan komputer yang satu dengan komputer lainnya yang merangkai menjadi sebuah jaringan.

Setiap topologi jaringan komputer memiliki perbedaan:
1. Berbeda dari segi kecepatan pengiriman data
2. Biaya pembuatan
3. Serta kemudahan dalam proses maintenance nya.

Dan juga setiap jenis topologi jaringan komputer memiliki kelebihan serta kekurangannya masing-masing.

Klasifikasi Topologi Jaringan

1. Physical Topology
   Topologi yang menggambarkan penempatan node jaringan dan koneksi fisik di antara jaringan komputer
2. Logical Topology
   Topologi yang menggambarkan jalur yang dilewati oleh sebuah paket data disaat mereka melalui suatu jaringan dan diatur oleh protokol yang digunakan oleh data tersebut
3. Signal Topology
   Menggambarkan jalur yang dilalui suatu sinyal disaat mereka melintasi jaringan.

Jenis-Jenis Topologi Jaringan

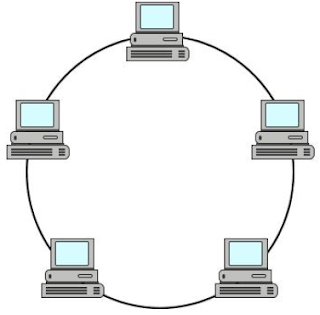

1. Topologi Ring

2. Topologi Dual Ring

3. Topologi Bus

4. Topologi Star



5. Topologi Mesh

6. Topologi Tree

 7. Topologi Hybrid

Simak Video Pembelajaran Pertemuan 5

==========================================================================

Tugas Mandiri:

• Buatlah resume masing-masing topologi
• Carilah kelebihan dan kelemahan masingmasing topologi pada jaringan
• Tugas di upload via blog masing-masing mhs dan alamat blog beserta resume kirimkan ke mybest

Read More

Video Pembelajaran Arsitektur Komputer Pertemuan 5: Set Instruksi Mode dan Format Pengalamatan

Kemampuan Akhir Yang Direncanakan: Mahasiswa mampu dan dapat memahami fungsi dari peralatan Input/output serta saluran-saluran yang mendukungnya.

Bahan Kajian (Materi Pembelajaran):
1. Input/output
2. Peralatan External
3. Modul-modul I/O
4. Struktur modul I/O
5. I/O Terprogram
6. Input/Output
7. Interupt driven I/O



 Silahkan simak video Pembelajaran!

Quis Pertemuan 5: Set Instruksi Mode dan Format Pengalamatan

Read More

Video Pembelajaran Arsitektur Komputer Pertemuan 4: External Memory

Kemampuan Akhir Yang Direncanakan: Mahasiswa dapat memahami tentang macam-macam external memori

Bahan Kajian (Materi Pembelajaran): External Memori
1. Disk Magnetik
2. Flopy Disk
3. Disk-disk IDE & SCSI
4. RAID
5. CD-ROM
6. CD-Rewritable
7. DVD-ROM

Silahkan Simak Video Pembelajaran External Memory



 Quis Pertemuan 4: External Memory

Read More

Video Pembelajaran Jaringan Komputer Pertemuan 4: Instalasi Media Transmisi Jaringan

Kemampuan Akhir Yang Direncanakan: Mahasiswa mampu mengidentifikasi jenisjenis media transmisi jaringan berupa kabel UTP serta mengikuti prosedur pembuatan kabel UTP

Bahan Kajian (Materi Pembelajaran):
1. Instalasi Media Transmisi Jaringan
2. Pembuatan jaringan sederhana peer to peer



PEMBUATAN JARINGAN SEDERHANA

Terdapat beberapa alat yang digunakan untuk membangun sebuah jaringan komputer sederhana:
1. Laptop / Komputer / End Device
2. Media Transmisi
3. Perangkat Jaringan

LANGKAH – LANGKAH PEMBUATAN JARINGAN SEDERHANA

Jaringan komputer sederhana, merupakan jaringan komputer yang terdiri dari dua atau beberapa komputer, dimana setiap station atau komputer yang terdapat di dalam lingkungan jaringan tersebut bisa saling berbagi (peer to peer).

PERALATAN INSTALASI PEMBUATAN JARINGAN SEDERHANA
CRIMPING TOOL
➢ Memotong Kabel
➢ Melepas Pembungkus Kabel
➢ Memasang Konektor















LAN TESTER
Melihat koneksi antar kabel, apakah pin-pin yang terkoneksi sesuai dengan konfigurasi.















MEMBUAT KABEL STRAIGHT TROUGHT & CROSS OVER
Kabel UTP:
1. Menyiapkan kabel UTP
2. Pastikan panjang kabel UTP sesuai dengan kebutuhan



1. Kupas kulit kabel sesuai dengan konektor rj45
2. Pisahkan gelang-gelang warna





1. Susunlan urutan warna sesuai dengan kebutuhan jaringan
2. Pastikan urutan warna sesuai standar
3. Dan pastikan pula ujung kabel dipotong sama rata


Jika urutan kabel telah sesuai dan dipotong sama rata, Maka masukanlah kabel UTP tersebut kedalam konektor


Rapatkan konektor menggunakan crimping tool



Uji konektifitas kabel UTP menggunakan LAN Tester

Silahkan disimak Video Pembelajaran



Software Cisco Packet Tracert Download

===============================================================
TUGAS MANDIRI:
Upload Tutorial Lengkap Instalasi Kabel Straight Trought dan Cross Over dari youtube pasang di blog masing-masing (cantumkan sumbernya)
