Join Zoom Meeting
https://zoom.us/j/97781572245?pwd=RzcrS0xENGxBRFlqUi9yemwwZlRrdz09
Meeting ID: 977 8157 2245
Passcode: 575230
Link Absensi: https://bit.ly/3yBK1xx
Materi: Prof.Dr. Baharuddin
Materi: Prof.Dr. Effendi Napitupulu
Jumat, 28 Mei 2021

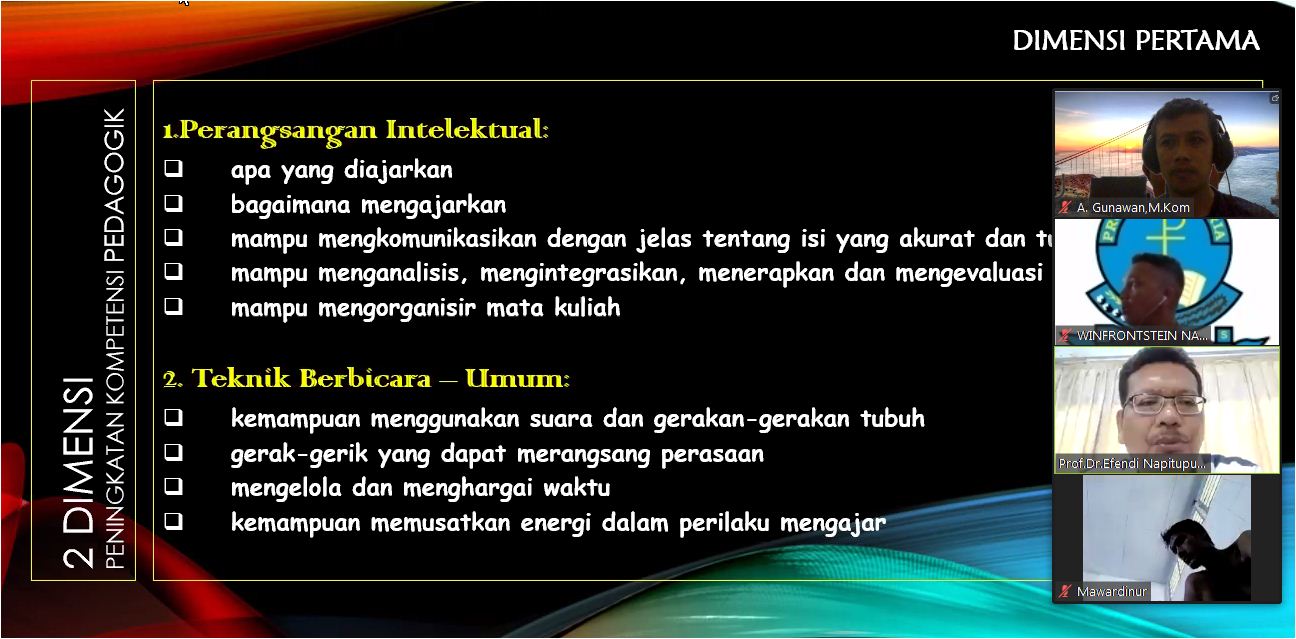

Pelatihan PEKERTI AA (Peningkatan Keterampilan Dasar Teknik Instruksional dan Applied Approach-Universitas Negeri Medan #day-4
Kamis, 27 Mei 2021
Pelatihan PEKERTI AA (Peningkatan Keterampilan Dasar Teknik Instruksional dan Applied Approach-Universitas Negeri Medan #day-3
Zoin Zoom Meeting
https://zoom.us/j/97781572245?pwd=RzcrS0xENGxBRFlqUi9yemwwZlRrdz09
Meeting ID: 977 8157 2245
Passcode: 575230
Link Absensi https://bit.ly/3yBK1xx
Materi: Prof.Dr.Harun Sitompul
Materi: Prof. Dr.Sahat Siagian
Materi: Prof. Dr.Sahat Siagian
Materi: Prof. Dr.Sahat Siagian
Selasa, 25 Mei 2021
Pelatihan PEKERTI AA (Peningkatan Keterampilan Dasar Teknik Instruksional dan Applied Approach-Universitas Negeri Medan #day-2
SCL--> problem solving, media pembelajaran, kompten atau tidak
Materi: #day2
Jaringan Komputer Pertemuan 10: Routing
Packet Tracer - Configure Initial Router Settings
Topology
Objectives
Part 1: Verify the Default Router Configuration
Part 2: Configure and Verify the Initial Router Configuration
Part 3: Save the Running Configuration File
Background
In this activity, you will perform basic router configurations. You will secure access to the CLI and console port using encrypted and plain text passwords. You will also configure messages for users logging into the router. These banners also warn unauthorized users that access is prohibited. Finally, you will verify and save your running configuration.
Part 1: Verify the Default Router Configuration
Step 1: Establish a console connection to R1.
a. Choose a Console cable from the available connections.
b. Click PCA and select RS 232.
c. Click R1 and select Console.
d. Click PCA > Desktop tab > Terminal.
e. Click OK and press ENTER. You are now able to configure R1.
Step 2: Enter privileged mode and examine the current configuration.
You can access all the router commands from privileged EXEC mode. However, because many of the privileged commands configure operating parameters, privileged access should be password-protected to prevent unauthorized use.
a. Enter privileged EXEC mode by entering the enable command.
Router> enable
Router#
Notice that the prompt changed in the configuration to reflect privileged EXEC mode.
b. Enter the show running-config command:
Router# show running-config
c. Answer the following questions:
What is the router’s hostname? _____________________________________________________________
How many Fast Ethernet interfaces does the Router have? ______________________________________
How many Gigabit Ethernet interfaces does the Router have? ____________________________________
How many Serial interfaces does the router have? _____________________________________________
What is the range of values shown for the vty lines? ____________________________________________
d. Display the current contents of NVRAM.
Router# show startup-config
startup-config is not present
Why does the router respond with the startup-config is not present message?
____________________________________________________________________________________
Part 2: Configure and Verify the Initial Router Configuration
To configure parameters on a router, you may be required to move between various configuration modes. Notice how the prompt changes as you navigate through the router.
Step 1: Configure the initial settings on R1.
Note: If you have difficulty remembering the commands, refer to the content for this topic. The commands are the same as you configured on a switch.
a. R1 as the hostname.
b. Use the following passwords:
1) Console: letmein
2) Privileged EXEC, unencrypted: cisco
3) Privileged EXEC, encrypted: itsasecret
c. Encrypt all plain text passwords.
d. Message of the day text: Unauthorized access is strictly prohibited.
Step 2: Verify the initial settings on R1.
a. Verify the initial settings by viewing the configuration for R1. What command do you use?
____________________________________________________________________________________
____________________________________________________________________________________
b. Exit the current console session until you see the following message:
R1 con0 is now available
Press RETURN to get started.
c. Press ENTER; you should see the following message:
Unauthorized access is strictly prohibited.
User Access Verification
Password:
Why should every router have a message-of-the-day (MOTD) banner?
____________________________________________________________________________________
If you are not prompted for a password, what console line command did you forget to configure?____________________________________________________________________________________
d. Enter the passwords necessary to return to privileged EXEC mode.
Why would the enable secret password allow access to the privileged EXEC mode and the enable password no longer be valid?
____________________________________________________________________________________
If you configure any more passwords on the router, are they displayed in the configuration file as plain text or in encrypted form? Explain.____________________________________________________________________________________
Part 3: Save the Running Configuration FileStep 1: Save the configuration file to NVRAM.
a. You have configured the initial settings for R1. Now back up the running configuration file to NVRAM to ensure that the changes made are not lost if the system is rebooted or loses power.
What command did you enter to save the configuration to NVRAM?
____________________________________________________________________________________
What is the shortest, unambiguous version of this command? ___________________________________
Which command displays the contents of the NVRAM?
____________________________________________________________________________________
b. Verify that all of the parameters configured are recorded. If not, analyze the output and determine which commands were not done or were entered incorrectly. You can also click Check Results in the instruction window.
Step 2: Optional bonus: Save the startup configuration file to flash.
Although you will be learning more about managing the flash storage in a router in later chapters, you may be interested to know now that —, as an added backup procedure —, you can save your startup configuration file to flash. By default, the router still loads the startup configuration from NVRAM, but if NVRAM becomes corrupt, you can restore the startup configuration by copying it over from flash.
Complete the following steps to save the startup configuration to flash.
a. Examine the contents of flash using the show flash command:
R1# show flash
How many files are currently stored in flash? __________________________________________________
Which of these files would you guess is the IOS image? ________________________________________
Why do you think this file is the IOS image?
____________________________________________________________________________________
____________________________________________________________________________________
b. Save the startup configuration file to flash using the following commands:
R1# copy startup-config flash
Destination filename [startup-config]
The router prompts to store the file in flash using the name in brackets. If the answer is yes, then press ENTER; if not, type an appropriate name and press ENTER.
c. Use the show flash command to verify the startup configuration file is now stored in flash.
Download Latihan Packet Tracert-Configure Initial Router Settings
Video Pembelajaran Arsitektur Komputer Pertemuan 10: set instruksi mode dan format pengalamatan
Kemampuan Akhir Yang Direncanakan:Mahasiswa dapat memahami tentang set instruksi mode dan format pengalamatan pada memori
Bahan Kajian (Materi Pembelajaran)
1. Set Instruksi
2. Pengalamatan
3. Format-format Instruksi
Senin, 24 Mei 2021
Selasa, 18 Mei 2021
Arsitektur Komputer Pertemuan 9: Central Processing Unit
Kemampuan Akhir Yang Direncanakan:
Mahasiswa dapat memahami tentang Central Processing Unit sebagai otak dari komputer
Bahan Kajian (Materi Pembelajaran):
1. Central Processing Unit
2. Arithmatika Logic Unit (ALU)
3. Representasi Integer
4. Representasi Floating Point
5. Aritmatika Floating Point
ALU (Arithmetic and Logic Unit)
• ALU merupakan bagian komputer yang berfungsi membentuk operasi-operasi aritmatika dan logik terhadap data
• Semua elemen lain sistem komputer (control unit, register, memori, I/O) berfungsi terutama untuk membawa data ke ALU untuk selanjutnya di proses dan kemudian mengambil kembali hasilnya.
Representasi Integer
- 1101.0101 = -11.3125
Representasi Nilai Tanda
• Bentuk yang paling sederhana representasi yang memakai bit tanda adalah representasi nilai tanda.
• Misal :
+18 = 00010010
- 18 = 10010010
(sign magnitute/nilai tanda)
• Terdapat kekurangan pada cara diatas
Komplement-2
• +7 = 0111 +18 = 00010010
• - 7 = 1001 - 18 = 11101101
• Dapat di simpulkan bahwa hasil akan berbeda dengan nilai tanda
Representasi fixed point Semua representasi di atas dapat pula disebut dengan fixed point, karena radix pointnya (binary pointnya) tetap dan diasumsikan akan berada di sebelah kanan.
Aritmatika Integer
A. Negasi
Untuk membuat negasi gunakan komplement dua (dianjurkan)
Penjumlahan negasi :
+7 = 0111
- 7 = 1001
maka bila ada soal (-7) + (+5) = 1001
0101
1110
Hasil = 1110 adalah bilangan negatif maka positifnya adalah = komplement 2-kan bilangan
tersebut : 0010 = +2 maka bilangan 1110 adalah negatif dari 2 atau (-2)
Aturan overflow = Bila dua buah bilangan di tambahkan, dan keduanya positif atau keduanya negatif maka over flow akan terjadi jika dan hanya jika hasilnya memiliki tanda yang berlawanan.
Contoh Pengalian
B. Pengalian :
1011
x1101
1011
0000
1011
1011
10001111
Perkalian
• Perkalian dengan bilangan negatif juga akan sama cuma negatif tersebut harus dihasilkan dari komplemen 2
• Karena hasil kali (-) dengan (+) = (-) maka hasil kali tersebut komplement duakan untuk mengetahui hasilnya.
C. Pembagian
Representasi Floating Point
Misal :
976.000.000.000 = 9,76 x 1011
MENJADI
0,000000000976 = 9,76 x 10-10
Aritmetika Floating Point
Penambahan dan pengurangan
• a. periksa bilangan-bilangan nol
• b. ratakan significand
• c. tambahkan atau kurangkan significand
• d. normalisasi hasilnya

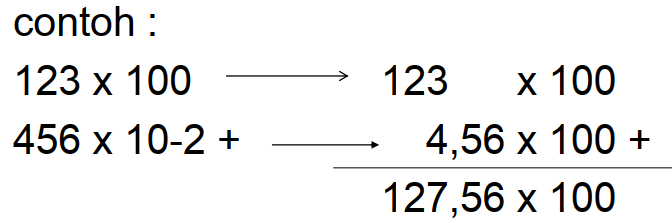

Contoh Soal
Perkalian dan Pembagian
a. Kalikan atau bagi significand
b. tambahkan atau kurangkan eksponensial
contoh :
Operasi Mikro
• Fungsi dari sebuah komputer adalah untuk eksekusi program
• Setiap siklus yang lebih kecil akan terdiri dari sejumlah langkah yang masing-masing langkah tersebut terdiri dari register-register CPU. Dapat di sebut langkah-langkah tersebut sebagai operasi mikro.
• Operasi mikro adalah operasi fungsional atau atomik suatu CPU.
Siklus Pengambilan
• MAR dihubungkan dengan alamat bus sistem.
MAR menspesifikasikan alamat di dalam memori untuk operasi read dan write.
• MBR dihubungkan dengan saluran data bus
sistem.
MBR berisi nilai yang akan disimpan di memori atau nilai terakhir yang di baca dari memori
• PC
Menampung alamat instruksi berikutnya yang akan di ambil.
• IR
Menampung instruksi terakhir yang diambil.
Siklus Pengambilan :
Siklus Tak Langsung
Siklus Interupt
Siklus Eksekusi

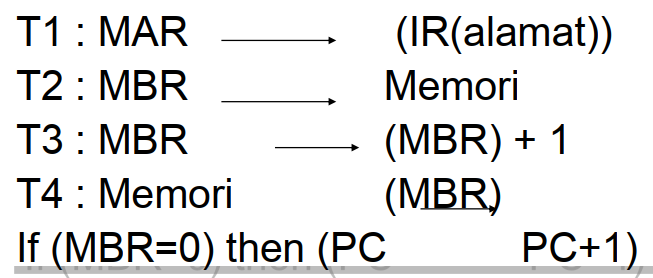

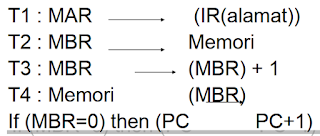

2. ISZ X = Isi lokasi X ditambahkan dengan 1. Apabila hasilnya sama dengan nol, maka instruksi berikutnya dilompati.
3. BSA X : Alamat instruksi yang berada setelah instruksi BSA disimpan di lokasi X, dan eksekusi dilanjutkan pada lokasi X+1. Alamat yang di simpan akan di gunakan kemudian untuk keperluan return.
Siklus Instruksi
• Setiap fase siklus instruksi dapat di uraikan menjadi operasi mikro elementer.
• Ada empat buah kode siklus instruksi (ICC).
• ICC menandai status CPU dalam hal bagian tempat siklus tersebut berada.
Kode ICC :
• 00 : fetch
• 01 : Indirect
• 10 : execute
• 11 : interupt
KONTROL CPU
Karakterisasi Unit Kontrol :
1. Menentukan elemen dasar CPU
2. Menjelaskan operasi mikro yang akan dilakukan CPU
3. Menentukan fungsi-fungsi yang harus di lakukan unit kontrol agar menyebabkan pembentukan operasi mikro
Elemen Dasar Fungsional CPU
1. ALU
2. Register-register
3. Lintasan data internal
4. Lintasan data eksternal
5. Unit Kontrol
Unit Kontrol melakukan dua tugas dasar :
• Pengurutan
• Eksekusi
Sinyal Kontrol
Input sinyal kontrol :
• Clock
• register Instruksi
• sinyal kontrol dari bus kontrol
• flag
Output sinyal kontrol :
• Sinyal kontrol di dalam CPU
• Sinyal kontrol bagi bus kontrol
Video Pembelajaran Pertemuan 9
Senin, 17 Mei 2021
Video Pembelajaran Jaringan Komputer Pertemuan 9: Switching
Kemampuan Akhir Yang Direncanakan:
Mahasiswa mampu menguraikan jenis-jenis Switch dan mensimulasikan konfigurasi dasar dari perangkat Switch berbasis Cisco menggunakan aplikasi Cisco Packet Tracer
Bahan Kajian (Materi Pembelajaran):
1. Fungsi Switch
2. Jenis Switch:
Manageable dan
Unmanageable
3. Konfigurasi Dasar Sistem Operasi Jaringan (Cisco IOS)
